Серия КШГ 15 со стандартным штоком, присоединение сварное, с/с
В течении 30 минут с вами свяжется менеджер
и ответит на интересующие вопросы по товарам.
и ответит на интересующие вопросы по товарам.
Описание
Кран устанавливается на трубопроводе в любом положении в местах, доступных для эксплуатации. Не требует технического обслуживания.
Назначение
Для установки в газораспределительных системах и магистралях природного газа с рабочим давлением до 1,2 МПа.
Температура рабочей среды от -40°C до +80°С.
Технические храктеристики
- Серия: КШГ 15
- DN: 50 - 80 мм
- PN: 2,5 МПа
- Проход: полный
- Тип присоединения: сварка/сварка
- Корпус крана: углеродистая сталь
- Шар: нержавеющая сталь
- Седло шара и сальник: фторопласт с добавлением 20% углерода+нитрил NBR
- Уплотнительные кольца: нитрил NBR, Viton
Примечание. По запросу краны могут быть оснащены механическим редуктором, электро- или пневмоприводом.

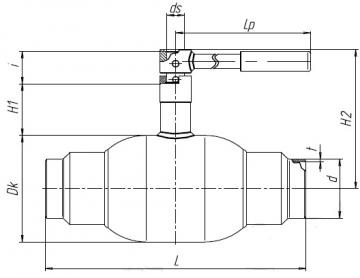

| DN, (мм) | Маркировка | Проходной DN,(мм) | Размеры, (мм) | Масса, (кг) | ||||||||
| Dk | d | t | L | H1 | Н2 | ds | i | Lp | ||||
| 50 | КШГ 15.050.40 С/С | 50 | 108 | 57 | 4 | 300 | 66 | 159 | 18 | 40 | 277 | 5,7 |
| 65 | КШГ 15.065.25 С/С | 65 | 127 | 76 | 4 | 360 | 66 | 169 | 18 | 40 | 275 | 9,5 |
| 80 | КШГ 15.080.25 С/С | 80 | 159 | 89 | 4 | 370 | 81 | 208 | 24 | 60,5 | 365 | 14,9 |
Примечание. По запросу возможно исполнение 14 серии.
