Двухходовой регулирующий клапан Z

В течении 30 минут с вами свяжется менеджер
и ответит на интересующие вопросы по товарам.

Описание

Регулирующие клапаны Z являются односедельчатыми двухходовыми регулирующими клапанами, управляемыми электро- или пневмоприводами. Предназначены для регулирования расхода пара, жидкостей или газов температурой до 300 °С и давлением до 4,0 МПа.

По запросу возможны исполнения на более высокие температуры и давления.

Технические храктеристики

Присоединение	фланцы: DN 15–250 мм
Условное давление	Z/1 PN 1,6 МПа Z/2 PN 2,5 МПа, Z/3 PN 4,0 МПа, Z/5 PN 4,0 МПа
Рабочая температура	Z/1:-10...+200°С, Z/2: -10..+200°С, Z/3: -10..+300°С, Z/5: -40..+300°С
Величина Kvs	4–630 м3/ч
Допустимая протечка по седлу	не более 0,1% от Kvs
Тип электропривода	PSL, PSL-AMS
Тип пневмопривода	R, P

Материалы

Тип клапана	Z/1	Z/2	Z/3	Z/5
Корпус	Серый чугун GG25	Высокопрочный чугун GGG40	Углеродистая сталь WCB	Нержавеющая сталь CF8M
Внутренние детали	Нержавеющая сталь AISI304
Седловое уплотнение	Мягкое, PTFE/графит		Нержавеющая сталь AISI304

Пропускная способность Kvs, (м3/ч)

DN, (мм)	15	20	25	32	40	50	65	80	100	150	200	250
Kvs, (м3/ч)	4	6,3	10	16	25	40	63	94	160	320	500	630

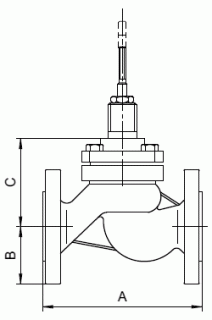

Размеры, (мм)

DN, (мм)	15	20	25	32	40	50	65	80	100	150	200	250
A	130	150	160	180	200	230	290	310	350	480	600	730
B	47,5	52,5	57,5	70	75	82,5	92,5	100	117,5	150	187,5	225
C	107	107	107	114	118	122	166	166	173	305	458	475

DN, (мм)	d₁	d₃	E	L	L₁	P	R
15..25	M12×1,25	12	44	125	111	12,5	110
32..50				118	102	12,5	110
						16,5	132
						20,5	160
65..100		16	50	122	104	16,5	132
65..100		16	50	122	104	20,5	160
150..250	M16×1,5	20	95	200	180	20,5	160
150..250	M16×1,5	20	80	138	118	24,5	216

Установочные размеры клапана, (мм)

Примечание:

Размеры R и ØP могут быть другие на заказ.
Размер L и L₁ — для положения "клапан закрыт".

Масса, (кг)

DN, (мм)	15	20	25	32	40	50	65	80	100	150	200	250
Масса, (кг)	6	7	7,5	9,5	11,5	14,5	20	28,5	42	120	180	320
