Описание

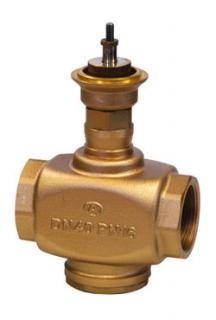

ГРАНРЕГ® КМ124Р является односедельчатым двухходовым несбалансированным регулирующим клапаном, управляемым линейным электроприводом. Клапан предназначен регулирования потока жидкостей или газов температурой до 130 °C.
Технические храктеристики
Технические характеристики
| Присоединение резьба | G½ – 2½ |
| Условное давление | PN 1,6 МПа |
| Рабочая температура | -20...+130 °С |
| Величина Kvs | 4 – 63 м3/ч |
| Тип электропривода | AQT/AQM, PSL |
Материалы
| Корпус | Латунь |
| Внутренние детали | Нержавеющая сталь |
Пропускная способность Kvs, (м3/ч)
| Присоединение | G½ | G¾ | G1 | G1¼ | G1½ | G2 | G2½ |
|---|
| DN, (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| Kvs, (м3/ч) | 4 | 6,3 | 8 | 16 | 25 | 40 | 63 |
Размеры, (мм)
| DN, (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|
| A | 84 | 84 | 104 | 110 | 120 | 130 | 160 |
| B | 41 | 41 | 51 | 54 | 54 | 58 | 72 |
| C | 61 | 61 | 67 | 68 | 72 | 75 | 84 |
| D | 44 | 44 | 49 | 49 | 49 | 49 | 49 |
| E | 15 | 15 | 20 | 20 | 20 | 20 | 20 |
Масса, (кг)
| DN, (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|
| Масса, (кг) | 3,2 | 3,2 | 6,6 | 6,6 | 10,5 | 10,5 | 14,5
|
