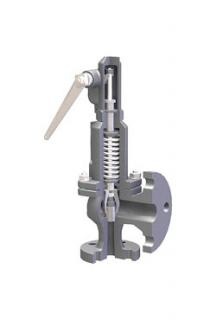

Предохранительные клапаны ПРЕГРАН
и ответит на интересующие вопросы по товарам.
Описание
Предохранительные клапаны ПРЕГРАН предназначены для защиты систем от повышения давления выше допустимого путём сброса рабочей среды в утилизационную систему и являются обязательным элементов обвязки регулятора давления.
По способу открытия выделяют два основных типа предохранительных клапанов:
- Пропорциональные предохранительные клапаны имеют пропорциональную зависимость открытия от превышения давления настройки. Данный тип клапанов используется преимущественно для несжимаемых жидкостей, так как небольшой их сброс из системы вызывает значительное снижение давления в системе. Данный тип клапана, как правило, имеет одинаковый присоединительный размер входного и выходного патрубков.
- Полноподъёмные предохранительные клапаны открываются на полную пропускную способность независимо от степени превышения давления. Полноподъёмные предохранительные клапаны используются на водяной пар и газы. Поскольку газообразные среды расширяются при снижении давления, полноподъёмные предохранительные клапаны имеют, как правило, увеличенный выходной патрубок.
Давление настройки
Во избежание частого срабатывания предохранительного клапана и износа седлового уплотнения, давление его настройки должно быть не менее чем на 10% выше рабочего давления (давления настройки регулятора). Предохранительный клапан должен также защищать чувствительный элемент самого регулятора (например, мембрану). Для этого давление настройки предохранительного клапана не должно более чем в 1,5 раза превышать верхний предел диапазона настройки редукционного клапана.
Например, если редукционный клапан с диапазоном настройки 0,08 – 0,25 МПа настроен на выходное давление 0,23 МПа, предохранительный клапан должен быть настроен на давление от 0,26 до 0,37 МПа.
Давление настройки предохранительного клапана также не должно превышать максимально допустимое рабочее давление в системе.
Клапаны поставляются настроенными на требуемое давление.
Технические храктеристики
Присоединение | фланцы DN15 – 400 мм резьба G1/4 – G4 |
Условное давление | PN1,6 – 10,0 МПа |
Рабочая температура | -40…+400 °C |
Давление настройки | 0,01 … 9,5 МПа |
Материалы корпуса | Латунь Серый чугун Высокопрочный чугун Углеродистая сталь Нержавеющая сталь |
