Назначение

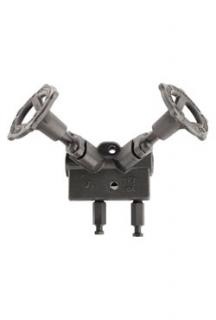

Узел отвода конденсата серии TVS-5000 представляет собой литой корпус, оснащенный 2-мя пистонными клапанами, продувочным клапаном, клапаном проверки работоспособности устройства и адаптером для установки конденсатоотводчика.
В комплекте с конденсатоотводчиком узел является компактным, простым в установке и ремонте устройством, обеспечивающим отвод конденсата в различных системах паропотребления. Преимуществом установки узла отвода конденсата в комплекте с конденсатоотводчиком является быстрая и легкая замена конденсатоотводчика без длительной остановки системы, малые габариты, широкий модельный ряд исполнений.
Применяется в комплекте с конденсатоотводчиками следующих типов: с опрокинутым поплавком, термостатическими сильфонными, биметаллическими, поплавково-термостатическими.
Технические храктеристики
| Максимально допустимая температура | 315 °С |
| Максимально допустимое давление | 4,5 МПа |
| Максимально рабочее давление | 4,5 МПа |
| Максимальное гидростатическое давление | 6,8 МПа |
| Диаметры присоединений | ½", ¾" |
| Направление потока | справа-налево, слева-направо |
Спецификация
| Корпус | Углеродистая сталь ASTM A350 LF2 |
| Пистонный вентиль | Высокопрочный чугун А536 |
| Продувочный клапан | Нержавеющая сталь ASTM A582 T303
|
| Клапан проверки работоспособности | |
| Уплотнение | SS304 |
Возможные исполнения
| Модели | Размер | Присоединение | Клапан подачи | Выходной клапан | Продувочный клапан | Клапан проверки работоспособности |
|---|---|---|---|---|---|---|
| 5211 | ½", ¾" | SW, NPT | + | + | + | + |
| 5210 | ½", ¾" | SW, NPT | + | + | + | – |
| 5200 | ½", ¾" | SW, NPT | + | + | – | – |
| 5111 | ½", ¾" | SW, NPT | + | – | + | + |
| 5110 | ½", ¾" | SW, NPT | + | – | + | – |
| 5100 | ½", ¾" | SW, NPT | + | – | – | – |
